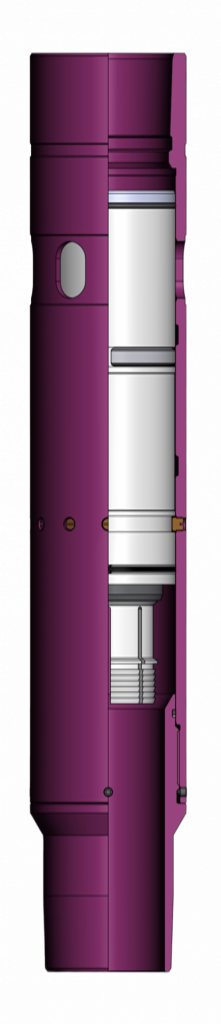

Муфта ступенчатого гидроразрыва пласта управляемая МСГРП-У

Муфта ступенчатого гидроразрыва пласта МСГРП-У предназначена для проведения многоинтервального гидроразрыва пласта.
Комплект муфт спускается в скважину в составе компоновки ГРП хвостовика. Каждая муфта
устанавливается в заранее определенном интервале ствола скважины. Активация муфт МСГРП
происходит при помощи спускаемого на ГНКТ устройства КУМ.114. В этом случае муфты активируются в произвольном порядке. Также активация муфт возможна по стандартной технологии
при помощи шаров разного диаметра. В этом случае седла извлекаются без разбуривания,
при помощи специального инструмента после активации муфт. Муфты спускаются в составе
хвостовика в комплекте с набухающими или гидромеханическими пакерами. Компоновка
хвостовика предусматривает установку неограниченного количества муфт.

НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ	ЗНАЧЕНИЕ
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ	МСГРП-У.114
Условный диаметр хвостовика, оборудованного устройством, мм	114
Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск, мм	142,9
Наружный диаметр, мм	133
Проходной диаметр, после срабатывания, мм	99
Максимальное внутреннее избыточное давление на корпус муфты, МПа	70
Максимальное наружное избыточное давление на корпус муфты, МПа	70
Максимальная растягивающая осевая нагрузка на корпус¹ , кН	400
Максимальная рабочая температура² , °С	100
Длина, мм	949
Масса, кг	35

1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2
Параметр справочный, связан с условиями эксплуатации РТИ в скважине.
