Башмак колонный БК

Оснастка

Башмак колонный БК

БК – башмак колонный, предназначен для направления обсадной колонны при спуске по
стволу скважины.
Существует четыре варианта исполнения:

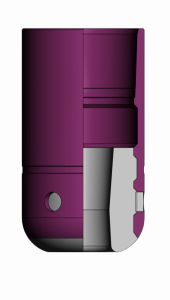

  1. БК-М — башмаки с металлической насадкой (по согласованию с потребителем
    насадка изготавливается из сплава алюминиевого Д16Т ГОСТ 4784-97 или чугуна
    Сч20 ГОСТ 1412-85, по умолчанию – алюминий);
  2. БК-М — башмаки с металлической насадкой «пулевидные» (насадка изготавливается
    из сплава алюминиевого Д16Т ГОСТ 4784-97);
  3. БК-П — башмаки с полимерной насадкой. Башмаки БК-П также выпускаются в варианте
    без промывочных отверстий («глухие»). В обозначении изделия добавляется индекс «Г».
  4. БК-Вр — башмаки с вращающейся эксцентричной насадкой (насадка изготавливается
    из сплава алюминиевого Д16Т ГОСТ 4784-97);
  5. БКО-ВР — башмаки с вращающейся эксцентричной насадкой и обратным клапаном;
  6. БКБТ — башмаки для безмуфтовых труб.

БАШМАКИ С ПОЛИМЕРБЕТОННОЙ НАСАДКОЙ

ШИФР ИЗДЕЛИЯ ЗНАЧЕНИЕ
Услов­ный диа­метр обсад­ной ко­лон­ны, мм Диа­метр цен­трального отвер­стия, мм Диа­метр боко­вых отвер­стий, мм Диа­метр прохо­дного кана­ла, мм Присо­едини­те- льные резь­бы1, по ГОСТ 632-80 Наруж­ный диа­метр, мм, не бо­лее Дли­на, мм Мас­са, кг, не бо­лее
БК-П 89 89 40 10 80 89 108 262 7,4
БК-П 102 102 40 12 91 ОТТМ 102 110 260 5,7
БК-П 114 114 50 12 102 ОТТМ 114 127 287 8,1
БК-П 127 127 60 12 115 ОТТМ 127 141,3 285 9,9
БК-П 140 140 70 15 127 ОТТМ 140 153,7 294 15,4
БК-П 146 146 70 15 133 ОТТМ 146 166 302 15,5
БК-П 168 168 80 15 155 ОТТМ 168 187,7 316 18,6
БК-П 178 178 90 18 164 ОТТМ 178 194,5 341 19,6
БК-П 194 194 100 20 178 ОТТМ 194 216 365 28,1
БК-П 219 219 110 20 205 ОТТМ 219 245 370 35,8
БК-П 245 245 120 20 228 ОТТМ 245 270 390 43,1
БК-П 273 273 130 20 259 ОТТМ 273 298,5 384 56,6
БК-П 299 299 150 20 281 ОТТМ 299 324 389 63,4
БК-П 324 324 160 20 307 ОТТМ 324 351 400 62,6
БК-П 340 340 170 20 323 ОТТМ 340 365 405 63,6
БК-П 426 426 220 20 406 ОТТМ 426 451 433 123,5

1 Тип присоединительной резьбы согласовывается с заказчиком. Для башмака БК-П 89, БК-П 89Г, резьба выполняется по ГОСТ 633-80; для башмака БК-П 102, БК-П 102Г, БК-М 102 резьба выполняется по ТУ 14-161-163-96

БАШМАКИ С МЕТАЛЛИЧЕСКОЙ НАСАДКОЙ

ШИФР ИЗДЕЛИЯ ЗНАЧЕНИЕ
Услов­ный диа­метр обсад­ной колон­ны, мм Диа­метр цен­траль­ного отвер­стия, мм Диа­метр боко­вых отвер­стий, мм Про­ход­ной диа­метр пос­ле раз­бури­вания, мм Присо­едини­те- льные резь­бы1, по ГОСТ 632-80 Наруж­ный диа­метр, мм, не бо­лее Дли­на, мм Мас­са, кг, не бо­лее
БК-М 89 89 45 10 82 89 108 198 5,2
БК-М 102 102 50 12 94 ОТТМ 102 110 218 4
БК-М 114 114 55 15 107 ОТТМ 114 127 259 7,1
БК-М 127 127 60 15 119 ОТТМ 127 141,3 269 8,2
БК-М 140 140 70 15 132 ОТТМ 140 153,7 263 9,7
БК-М 146 146 70 15 138 ОТТМ 146 166 268 12,5
БК-М 168 168 80 15 160 ОТТМ 168 187,7 282 15,9
БК-М 178 178 90 20 170 ОТТМ 178 194,5 293 16,5
БК-М 194 194 100 20 185 ОТТМ 194 216 308 22,9
БК-М 219 219 110 20 210 ОТТМ 219 245 328 31,4
БК-М 245 245 120 20 236 ОТТМ 245 270 341 36,8
БК-М 273 273 130 20 264 ОТТМ 273 298,5 350 43,6
БК-М 299 299 150 20 290 ОТТМ 299 324 352 47,8
БК-М 324 324 160 20 315 ОТТМ 324 351 359 56,4
БК-М 340 340 170 20 331 ОТТМ 340 365 364 58,4
БК-М 426 426 220 20 415 ОТТМ 426 451 406 89,7

1 Тип присоединительной резьбы согласовывается с заказчиком. Для башмака БК-П 89, БК-П 89Г, резьба выполняется по ГОСТ 633-80; для башмака БК-П 102, БК-П 102Г, БК-М 102 резьба выполняется по ТУ 14-161-163-96.

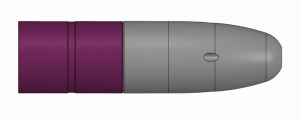

БАШМАКИ ПУЛЕВИДНЫЕ

ШИФР ИЗДЕЛИЯ ЗНАЧЕНИЕ
Услов­ный диа­метр обсад­ной колон­ны, мм Диа­метр цен­траль­ного отвер­стия, мм Диа­метр боко­вых отвер­стий, мм Про­ход­ной диа­метр пос­ле раз­бури­вания, мм Присо­едини­те- льные резь­бы1, по ГОСТ 632-80 Наруж­ный диа­метр, мм, не бо­лее Дли­на, мм Мас­са, кг, не бо­лее
БК-М 102П 102 35 15 94 ОТТМ 102 110 450 7,8
БК-М 114П 114 35 15 107 ОТТМ 114 127 465 11

1 Тип присоединительной резьбы согласовывается с заказчиком. Для башмака БК-М 102П резьба выполняется по ТУ 14-161-163-96.

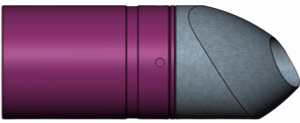

БАШМАКИ С ВРАЩАЮЩЕЙСЯ ЭКСЦЕНТРИЧНОЙ НАСАДКОЙ

ШИФР ИЗДЕЛИЯ ЗНАЧЕНИЕ
Услов­ный диа­метр обсад­ной колон­ны, мм Диа­метр цен­траль­ного отвер­стия, мм Про­ход­ной диа­метр пос­ле раз­бури­вания, мм Присо­едини­те- льные резь­бы1, по ГОСТ 632-80 Наруж­ный диа­метр, мм, не бо­лее Дли­на, мм Мас­са, кг, не бо­лее
БК-Вр 102 102 45 88 ОТТМ 102 110 273 5,7
БК-Вр 114 114 50 99 ОТТМ 114 127 333 9,4
БК-Вр 127 127 60 117 ОТТМ 127 141,3 347 11,4
БК-Вр 168 168 65 155 ОТТМ 168 188 427 22,1

1 Тип присоединительной резьбы согласовывается с заказчиком. Для башмака БК-М 102П резьба выполняется по ТУ 14-161-163-96.
