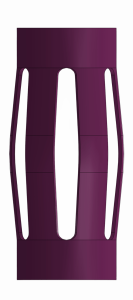

Пружинный центратор радиусный ПЦР

Пружинные сварные центраторы типа ПЦР предназначены для центрирования колонн
обсадных труб при спуске и цементировании колонн в скважинах. Центрирование обсадной
колонны обеспечивается за счет заданных пружинных свойств планок центратора.
Пружинные сварные центраторы типа ПЦР состоят из двух обечаек и шести пружинных
планок заданного профиля и сечения.
Принципиальным отличием центраторов ПЦР от центраторов ПЦ является радиально
вогнутая планка и наружный диаметр. Наружный диаметр центратора ПЦР равен диаметру
ствола скважины в который они спускаются.
Технический результат достигается тем, что в пружинном центраторе ЦПР, состоящем
из центрирующих арочных планок и двух цельнокроенных обечаек, арочные пружинные
планки центратора имеют в сечении радиусную форму, что исключает резание острыми
кромками планок центратора внутренней поверхности обсадной колонны и разрушение
пристенного слоя в открытом стволе скважины. Тем самым обеспечивается более
л¸гкое прохождение обсадной колонны по стволу скважины особенно в пологих
и горизонтальных участках поскольку арочные планки центратора взаимодействуют
с внутренней поверхностью обсадной колонны и ствола скважины посредством трения
скольжения с максимально низким коэффициентом трения.
