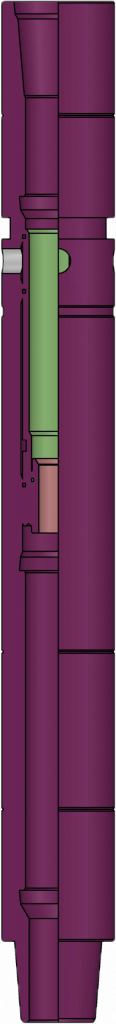

Приспособление опрессовочное ПО

Приспособление опрессовочное предназначено для опрессовки и шаблонировки бурильной колонны или колонны НКТ. Приспособление включается в состав бурильной колонны при подготовке ствола скважины под спуск обсадной колонны и устанавливается на заданной глубине. После проведения необходимых проработок и промывки на забое пускается пробка. После прокачки объема бурильной колонны до ПО пробка садится в седло. Ступенчатым наращиванием давления проводят опрессовку бурильной колонны. При достижении давления 25,0±2,5 МПа происходит срез винтов, и втулка перемещается до упора в торец нижнего переводника, открывая таким образом отверстия в корпусе.

Выпускается модификация ПО2 в которой значительно снижен эффект гидравлического удара при открытии промывочных отверстий.

Наименование параметров Значение
ПО-НКТ 73 ПО-НКТ В-73 ПО.000 ПО 102
Условный диаметр бурильной колонны, в составе которого спускается устройство, мм 73 73 73; 89 73; 89
Максимальный наружный диаметр устройства, мм 89 93,2 121 105
Проходной диаметр устройства, мм 30 30 40 30
Максимальное внутреннее давление, МПа ±10% 30 30 30 30
Длина устройства в сборе, мм 830 830 857 911
Масса устройства, кг, не более 28,3 31,4 59 51
Максимальная растягивающая нагрузка1, кН (тн) 2000 (200) 2000 (200) 2000 (200) 2000 (200)
Давление открытия промывочных окон2, МПа±10% 25,0 25,0 25,0 25,0
Максимальная рабочая температура3,°С 100 100 100 100
Присоединительные резьбы (верхняя и нижняя) по ГОСТ Р 50864-90 (ТУ 3668-00-7-1403-00-39-2005) 73 ГОСТ 633 В-73 ГОСТ 633 З-102 З-86
(З-83)
1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2 Давление срабатывания при всех срезных винтах.
3 Параметр справочный, связан с эксплуатацией РТИ в скважине.

Наименование параметров Значение
ПО2.102 ПО 114 ПО 127
Условный диаметр бурильной колонны, в составе которого спускается устройство, мм 73, 89 114 127
Максимальный наружный диаметр устройства, мм 105 158,8 158,8
Проходной диаметр устройства, мм 30 55 55
Максимальное внутреннее давление, МПа±10% 30 30 30
Длина устройства в сборе, мм 826 1437 1091
Масса устройства, кг, не более 42,2 155,3 118,3
Максимальная растягивающая нагрузка1, кН (тн) 2000
(200)
2000
(200)
2000
(200)
Давление открытия промывочных окон2, МПа±10% 25 25 25
Максимальная рабочая температура3, °С 100 100 100
Присоединительные резьбы (верхняя и нижняя) по ГОСТ Р 50864-90 (ТУ 3668-00-7-1403-00-39-2005) З-86
З-83
З-122
(З-133)
З-133
1 Расчетная величина, при которой напряжения достигают предела текучести материала.
2 Давление срабатывания при всех срезных винтах.
3 Параметр справочный, связан с эксплуатацией РТИ в скважине.
