Муфта манжетного цементирования ММЦ1

Оснастка

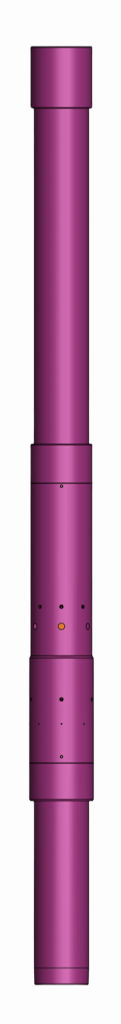

Муфта манжетного цементирования ММЦ1

Муфта манжетного цементирования предназначена для двухступенчатого или манжетного
цементирования обсадных колонн или хвостовиков диаметром 102, 114, 127, 140, 146, 168,
178 и 245 мм.
При использовании муфты типа ММЦ1 осуществляется следующая совокупность
технологических операций:

проведение первой ступени цементирования обсадной колонны с пуском первой цементировочной пробки после закачки тампонажного раствора;
продавливание тампонажного раствора в затрубное пространство обсадной колонны
и получение сигнала «стоп»;
повышение внутреннего избыточного давления и открытие цементировочных окон
в муфте;
смыв избыточного тампонажного раствора первой ступени;
проведение второй ступени цементирования обсадной колонны с пуском второй
цементировочной пробки после закачки тампонажного раствора;
продавливание тампонажного раствора второй ступени в затрубное пространство
обсадной колонны и получение сигнала «стоп»;
закрытие окон муфты повышением внутреннего избыточного давления.

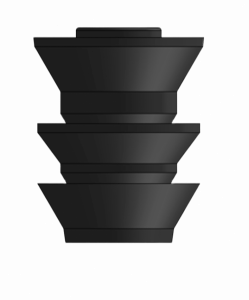

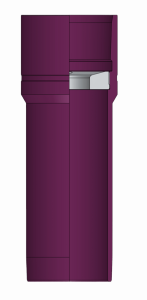

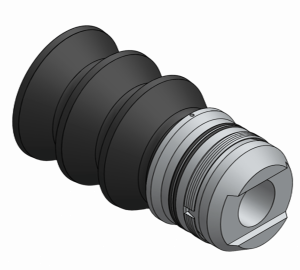

1-я цементировочная пробка 2-я цементировочная пробка Стоп-патрубок

АИМЕНОВАНИЕ ПОКАЗАТЕЛЯ	ЗНАЧЕНИЕ
АИМЕНОВАНИЕ ПОКАЗАТЕЛЯ	ММЦ1.102	ММЦ1.114	ММЦ1.127	ММЦ1.140	ММЦ1.146	ММЦ1.168	ММЦ1.178	ММЦ1.245
Условный диаметр обсадной колонны, в составе которой спускается муфта, мм	102	114	127	140	146	168	178	245
Номинальный диаметр открытого ствола скважины (диаметр долота), в которую производится спуск муфты, мм	124	142,9	155,6	190,5	190,5	215,9	215,9	295,3
Максимальный наружный диаметр, мм	120	136	148	172	178	197	204	282
Проходной диаметр, после срабатывания, мм	88	98	110	124	130	150	158	220
Внутреннее избыточное давление открытия цементировочных окон¹, МПа±10%	16,0	16,0	14,0	16,0	16,0	16,0	16,0	14,0
Внутреннее избыточное давление закрытия цементировочных окон¹, МПа±10%	3,5	2,2	2,0	4,0	5,0	5,0	4,0	3,5
Максимальная рабочая температура², °С	100
Максимальное внутреннее избыточное давление на корпус муфты, МПа	25
Максимальное наружное избыточное давление на корпус муфты³, МПа	35,0	35,0	18,0	18,0	18,0	18,0	18,0	19,0
Максимальная растягивающая осевая нагрузка на корпус муфты³, кН	600	700	800	1000	1000	1200	1200	2300
Длина, в рабочем положении, мм	1013	1990	2299	2865	2865	2888	2865	2333
Масса, в рабочем положении, кг	29,1	67,5	95	118	122	134	150	265

¹ Давление срабатывания при всех срезных винтах.

² Параметр справочный, связан с условиями эксплуатации РТИ в скважине.

³ Расчетная величина.
